一、產(chǎn)品概述

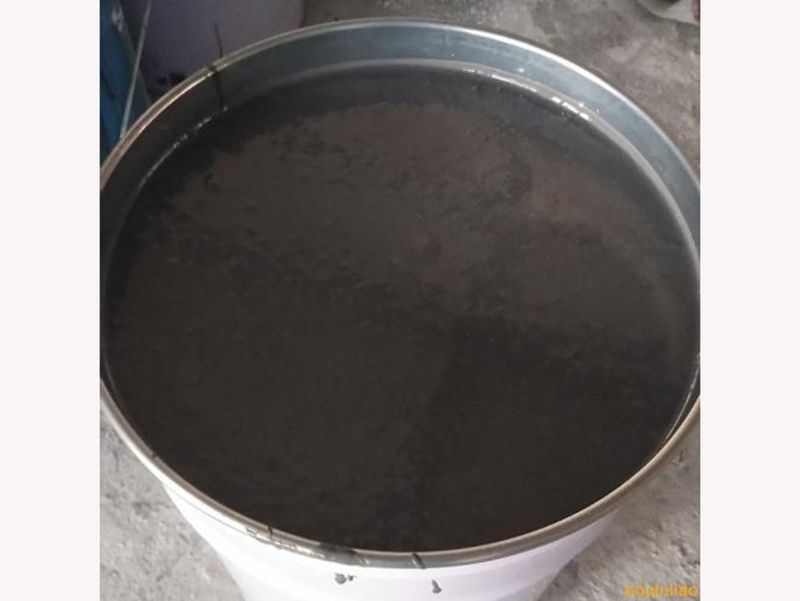

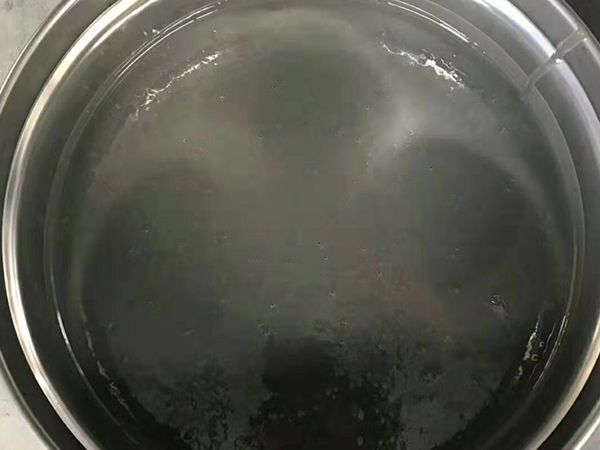

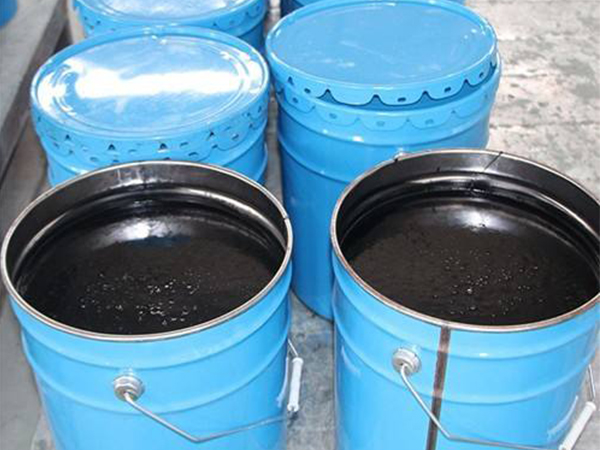

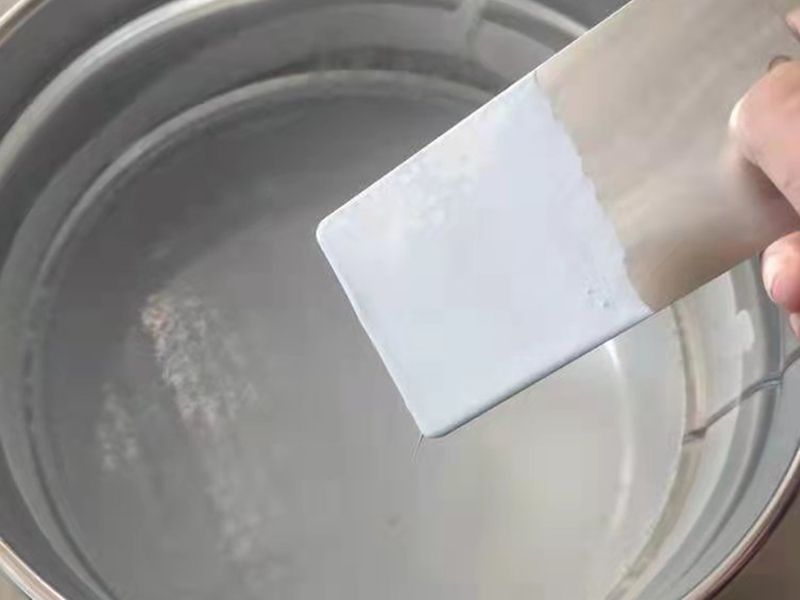

環(huán)氧陶瓷涂料為系列產(chǎn)品，黑色環(huán)氧陶瓷涂料為耐磨型（簡稱黑陶），白色環(huán)氧陶瓷涂料為無溶劑型（簡稱白陶）。本產(chǎn)品的無溶劑型不含任何有機(jī)溶劑，符合環(huán)保和安全要求，固體含量接近100％，適用于機(jī)械噴涂；可厚涂一次成形，涂層密實(shí)，無針孔，省料、省時(shí)、省工，降低成本，是涂料工業(yè)發(fā)展的方向。
二、產(chǎn)品組成
環(huán)氧樹脂、石英粉、助劑、流平劑、防沉劑、增韌劑、固化劑、耐蝕性顏料等。
三、產(chǎn)品特性

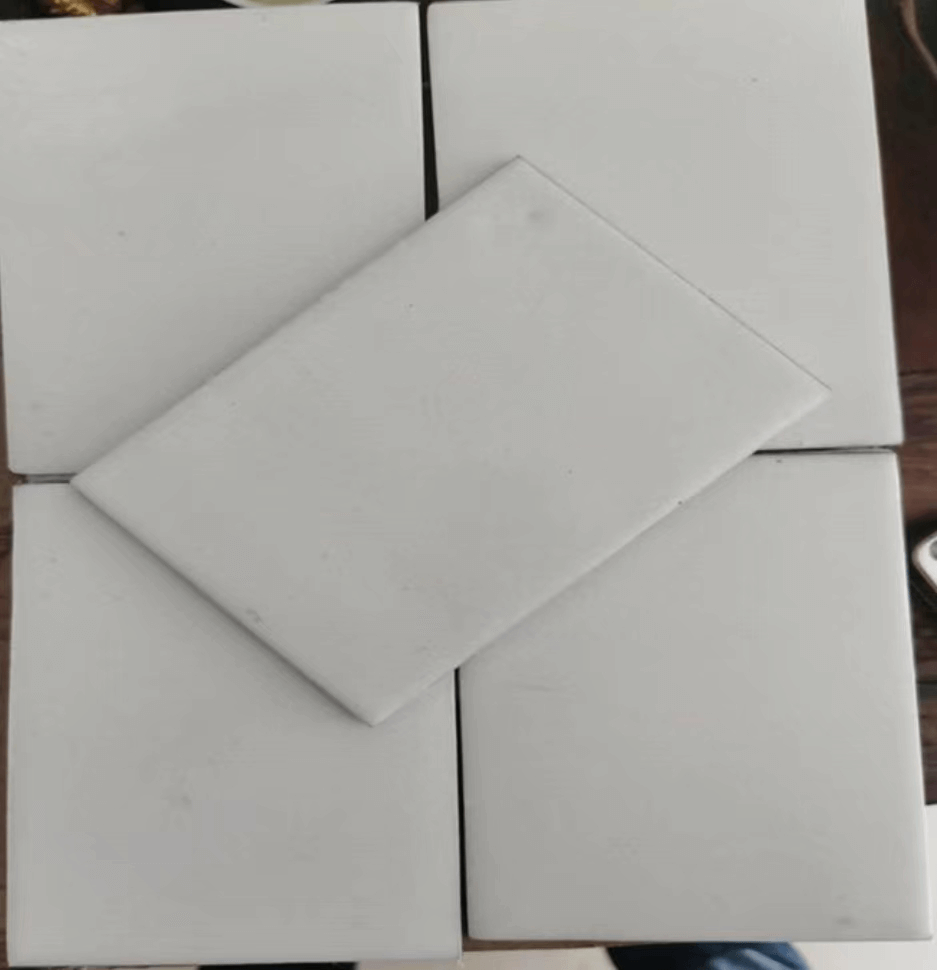

1、涂層光滑、堅(jiān)韌、耐水、耐磨、耐化學(xué)介質(zhì)侵蝕，防腐性能好，是性價(jià)比較好的內(nèi)防腐襯里材料。
2、優(yōu)良的耐化學(xué)品性和耐鹽霧性能。
3、可加熱或人工常溫涂敷，涂膜常溫固化，施工簡便易行。
4、固體含量高，一次性涂膜厚，具有優(yōu)異的抗沖擊性能。
四、適用范圍
1、由于涂層光滑，磨阻系數(shù)低，適用于鑄鐵管、鋼管、混凝土管內(nèi)壁防腐，可降低管件磨阻，減少投資成本。
2、由于耐磨性好，適用于含固體顆粒的礦漿水、污水、雨水、江河水的管道內(nèi)襯，可延長管道的使用壽命。
3、機(jī)械強(qiáng)度高，粘結(jié)力大，適用于鋼儲(chǔ)罐、混凝土、涼水塔、污水廠、化工廠、碼頭、化工廠設(shè)備等防腐。
五、技術(shù)參數(shù)
1.外觀顏色：白色或黑色
2.型 號：AB雙組份（A組份為漆料，B組份為固化劑）
3.適用底材：鋼類金屬、混凝土及水泥砂漿表面
4.固含量：(%) ≥98
5.電檢測：(2500V) 無針孔
6.粘結(jié)力：(MPa) ≥5.5
7.沖擊強(qiáng)度：(J) ≥6.2
8.拉伸強(qiáng)度：(MPa) 34
9.彎曲強(qiáng)度：(MPa) 58
10.水蒸氣擴(kuò)速率：(g/hyco㎡) 1.5ⅹ10
11.涂膜厚度:（㎡/遍）干膜：≤100um, 濕膜：≤120um
12.施工用量：(㎡/遍) 0.5kg
13.干燥時(shí)間：(25℃) 表干：≤4h，實(shí)干：≤24h，硬干：7d（漆膜完全固化）
14.包裝規(guī)格：(組) 30kg
六、涂裝參考
1、環(huán)境溫度5—38℃，空氣相對濕度小于75%。
2、底材溫度低于5℃時(shí)，可適當(dāng)增加固化劑(但不可超過25%) 。
3、金屬基層：噴砂除銹至Sa2.5級，表面粗糙度30~70μm。
4、若限于施工條件，也可以手工除銹，但必須達(dá)到St3級。
5、混凝土基層：基層表面應(yīng)用鋼絲刷處理，要求達(dá)到無粉塵、無油漬、無鹽堿性、無混凝土松動(dòng)殘?jiān)案{，混凝土基層含水率不超6%。
七、施工工藝
1、無溶劑型施工工藝：
基層處理→環(huán)氧陶瓷涂料底涂→環(huán)氧陶瓷涂料中涂→環(huán)氧陶瓷涂料中涂→缺陷修補(bǔ)→環(huán)氧陶瓷涂料面涂→養(yǎng)護(hù)
2、耐磨損型施工工藝：
基層處理→環(huán)氧陶瓷涂料底涂→FRP加強(qiáng)→環(huán)氧陶瓷涂料中涂→FRP加強(qiáng)→環(huán)氧陶瓷涂料面涂→雜化聚合物涂料→雜化聚合物涂料→養(yǎng)護(hù)
3、以上施工完成后，需進(jìn)行電火花檢測，檢測電壓2000-4000V,無電火花產(chǎn)生，即視為合格，如有電火花產(chǎn)生，應(yīng)及時(shí)修補(bǔ)。
4、以上施工完成檢測合格后，養(yǎng)護(hù)7d交付使用。
八、注意事項(xiàng)
1、本產(chǎn)品應(yīng)存放在陰涼通風(fēng)干燥處，嚴(yán)禁雨淋、暴曬、遠(yuǎn)離火源。
2、溫度應(yīng)在25℃以下，儲(chǔ)存期為3個(gè)月。
3、任何儲(chǔ)存或運(yùn)輸不當(dāng)都會(huì)引起儲(chǔ)存期縮短。
4、超過儲(chǔ)存期的產(chǎn)品如不凝聚， 經(jīng)技術(shù)指標(biāo)檢驗(yàn)合格后可繼續(xù)使用。
